电压互感器是依据电磁感应原理将交流电力线路中高电压按一定电压比转换成低电压（额定二次电压标准值为100V、100/V），以供计量、测量仪器仪表和继电保护装置使用。电压互感器是由闭合的铁心和一次绕组、二次绕组组成。它的一次绕组匝数较多，与被测量交流高压电力线路并联；二次绕组匝数较少，与计量、测量仪器仪表或继电器电压线圈并接。电压互感器起到电压变换和电气绝缘隔离作用。电压互感器在工作时，由于二次绕组的负载阻抗较大，电压互感器在正常运行中相当于一个空载降压变压器。电压互感器是把一次侧高电压转换成二次侧低电压来测量的电气设备。运行中，二次侧不允许短路！

型号含义：

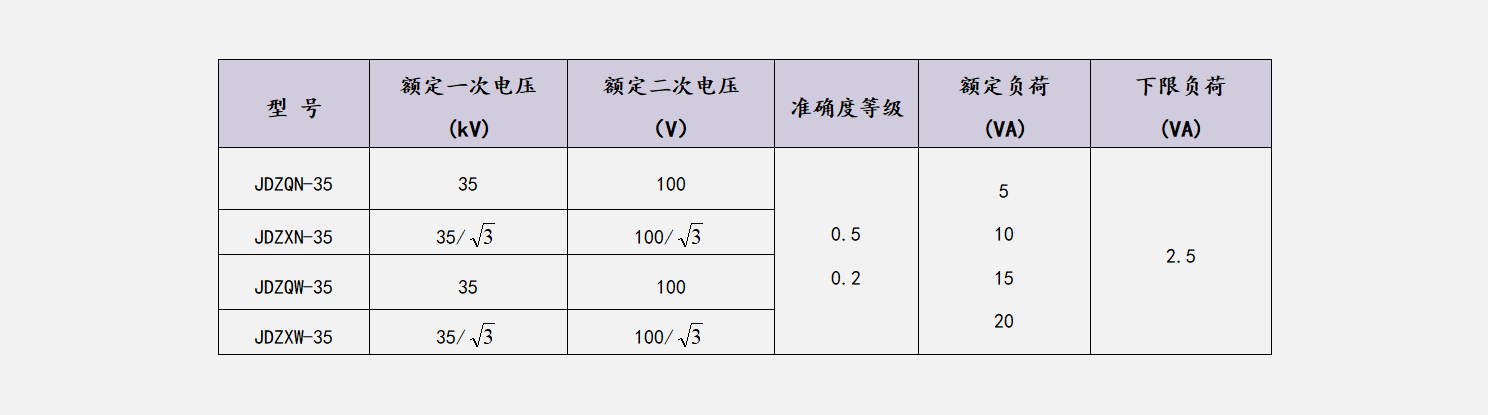

技术参数：

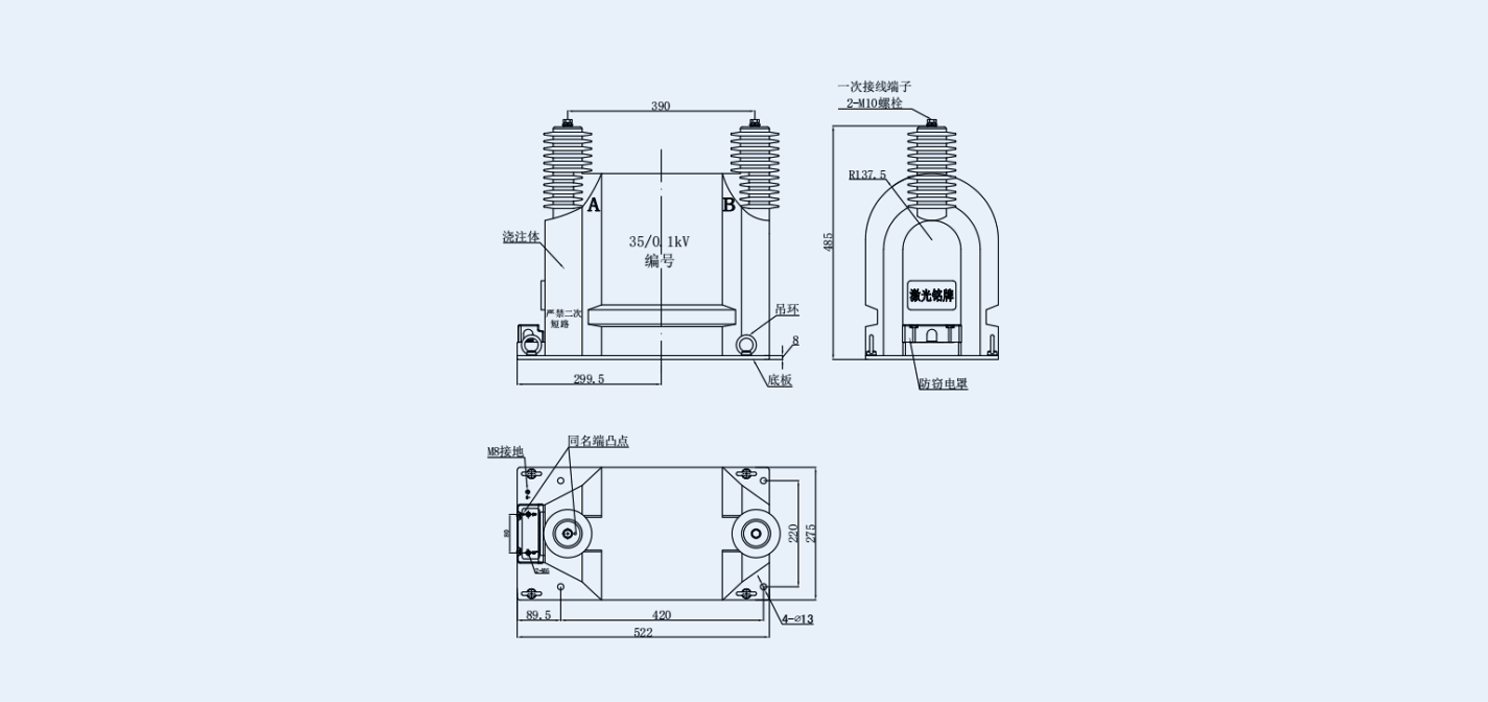

外形图：
