组合互感器由三台（或两台）电磁式电流互感器和三台（或两台）单相电磁式电压互感器组合并形成一体的供三相电流系统电能计量使用的互感器。是依据电磁感应原理将交流电力线路中的高电压大电流按一定比例转换成低电压小电流（额定二次电压标准值为100V、100/√3V；额定二次电流标准值为5A、1A），以供电能计量和继电保护装置使用。电压、电流互感器都是由闭合的铁心和一次绕组、二次绕组组成。电压互感器一次绕组与被测量交流高压电力线路并联，电流互感器一次绕组则串联在需要测量电流的交流电力线路中；电压互感器二次绕组与电能计量、测量仪器仪表并接，电流互感器二次绕组串接在电能计量、测量仪器仪表回路中。组合互感器起到电压、电流变换和电气绝缘隔离作用。运行中，电压互感器二次侧不允许短路！电流互感器二次侧不允许开路！

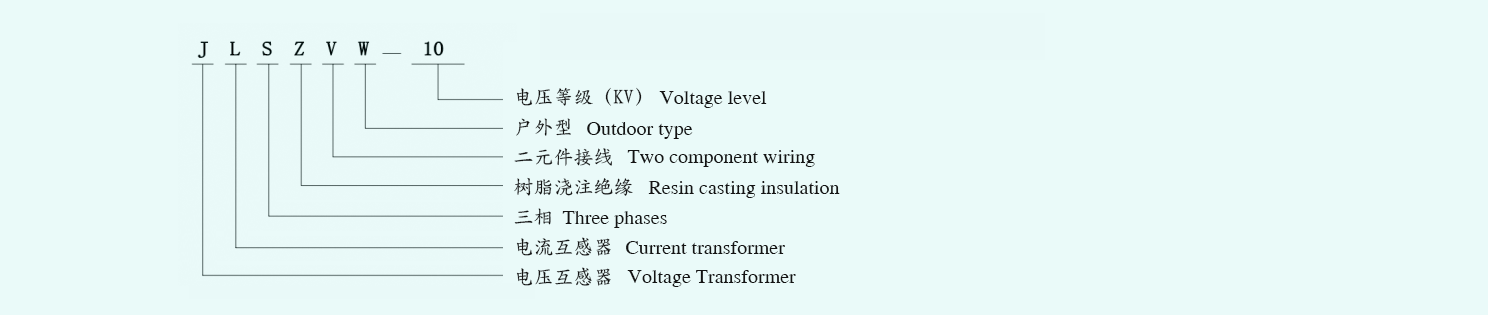

型号含义：

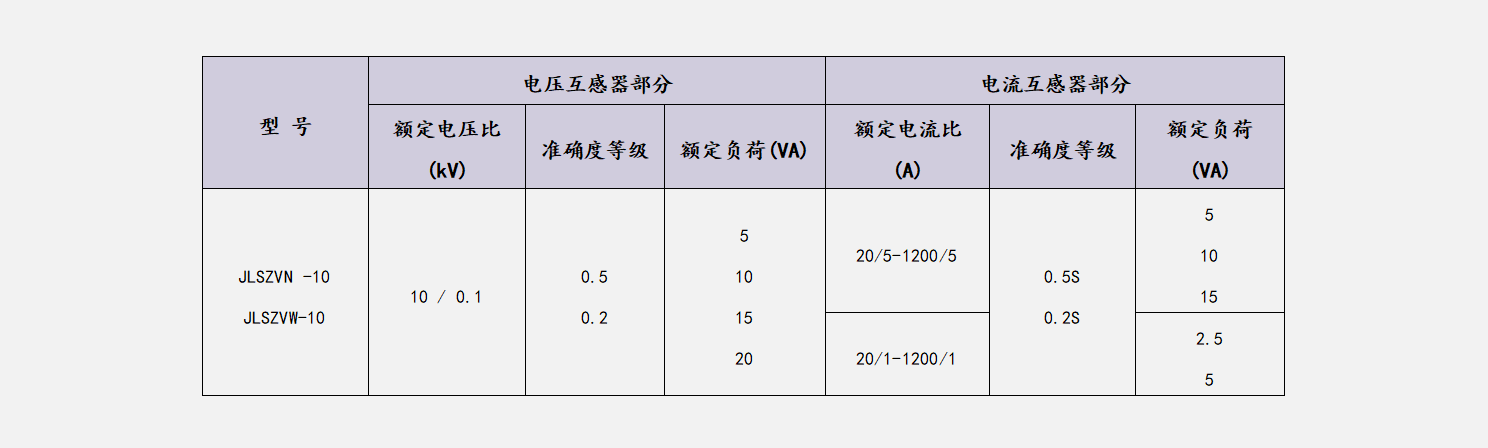

技术参数：

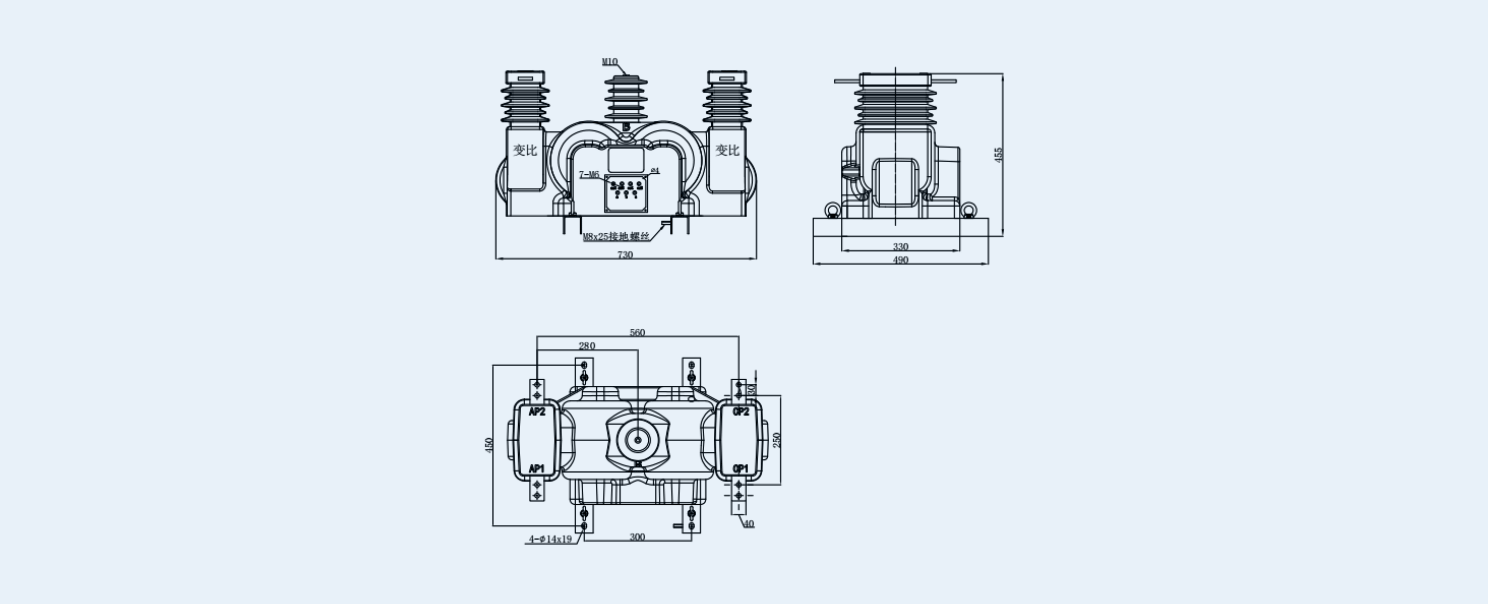

外形图：
